天津金烁散热器

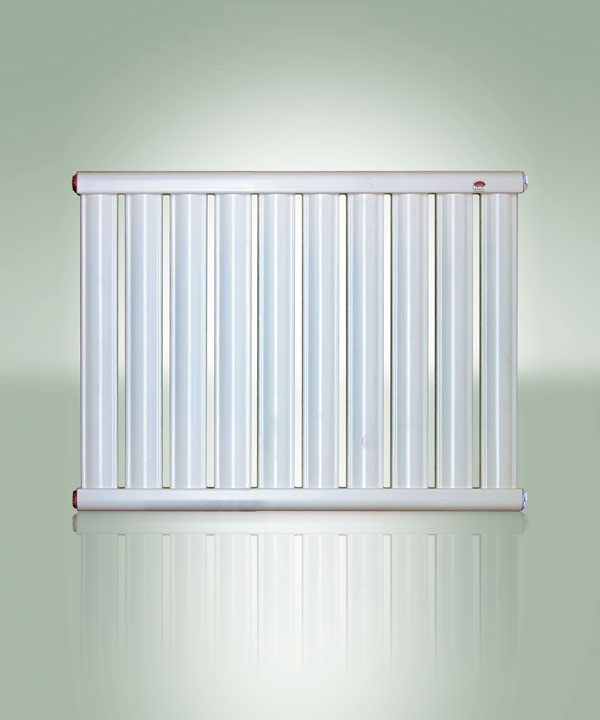

雅居系列-钢制70X25管插接焊单水道型

雅居系列-钢制70X25管插接焊单水道型
产品规格:

钢制70X25管插接焊单水道型 GZ/I_70/25C_【H】(W)

青岛散热器-亚平宁散热器


产品特点介绍

Ø 100%纯铜水道,超长寿命、超强散热;

Ø 超大散热面积,热传导性能好,热辐射比更高;

Ø 采用先进液压内翻孔技术,使上下联箱管与纵向水道之间形成环抱式结合面,极大增强结合力;

Ø 采用全自动焊接技术,焊缝厚度均超过母材厚度一倍以上;

Ø 特定人工时效处理,消除铜管加工应力、避免"脱骨"现象,确保铜铝型材结合紧密,高压运行无变化,保证了散热性稳定;

Ø 纳米双层防腐,全自动真空机械灌装,220°高温烘烤,超长使用寿命;

Ø 德国自泳喷涂工艺,均匀无死角,极大的改善防腐性能.

产品结构图示



技术参数

同侧进出口中心距 H (mm)30040050060070080090010001200150016001800
散热器满外高度 H1 (mm)34044054064074084094010401240154016401840
散热器宽度 B (mm)404040404040404040404040
单柱柱距 L (mm)858585858585858585858585
标准工况单柱散热量 (w)
(ΔT=64.5℃ 工况时 w/柱 )
4456677790103115128142177193214
非标工况单柱散热量 (w)
(Q=аΔTn    w/柱)
n=1.190 a=0.309n=1.190 a=0.393n=1.190 a=0.471n=1.190 a=0.541n=1.190 a=0.632n=1.190 a=0.724n=1.190 a=0.808n=1.190 a=0.899n=1.190 a=0.997n=1.190 a=1.243n=1.190 a=1.356n=1.190 a=1.503
参考供热面积(m2/柱)
(以华北地区80w/m2参考配热)
0.550.710.840.961.131.291.441.601.782.212.412.68
工作压力(MPa)0.70.70.70.70.70.70.70.70.70.70.70.7
测试压力(MPa)1.01.01.01.01.01.01.01.01.01.01.01.0
单柱水容量(L)











单柱空重量(kg)0.821.011.211.421.611.812.012.212.613.203.403.80
接口口径DN25    DN20    DN15    (或 G1 G3/4 G1/2)
通水方式正常四孔(同侧或异侧上进下出)、下进下出、底进底出(垂直向下接口)
