天津金烁散热器

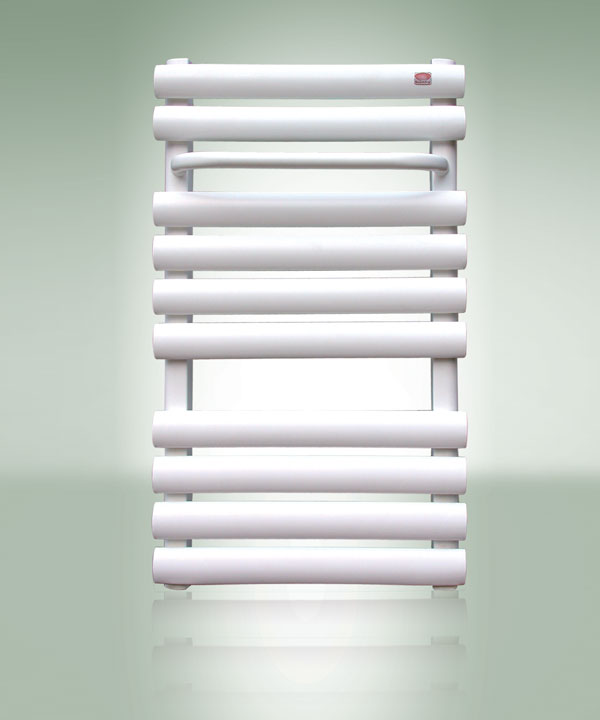

卫浴专用散热器-钢制卫浴50X25管搭接焊型-亚光

卫浴专用散热器-钢制卫浴50X25管搭接焊型-亚光
产品规格:

钢制卫浴50X25管搭接焊型 GZ/W_50/25D_【H1】(W)

青岛散热器-亚平宁散热器



产品特点介绍

全能采用德国先进生产线,精工锻造,产品成型后永不分离.

Ø选材:采用优质冷轧低碳钢管和整体片头,一次成型,品质无懈可击;

Ø焊接:全自动环缝焊接,焊缝厚度均超过母材厚度一倍以上;

Ø超宽水道,散热性能更加卓越;

Ø纳米双层防腐,全自动真空机械灌装,220°高温烘烤,超长使用寿命.

产品结构图示

技术参数

同侧进出口中心距 H (mm)400500
散热器满外高度 H1 (mm)6008001000
散热器宽度 B (mm)130130130
散热片排布【8+0】【10+(1+0)】【13+(1+0)】
标准工况单柱散热量 (w)
(ΔT=64.5℃ 工况时 w/柱 )
382422596
非标工况单柱散热量 (w)
(Q=аΔTn    w/柱)

n=1.287
a=1.791

n=1.287
a=2.185

n=1.287
a=2.795

参考供热面积(m2/柱)
(以华北地区80w/m2参考配热)
4.85.87.5
型材断面尺寸(mm)50×25 椭圆管50×25 椭圆管50×25 椭圆管
工作压力(MPa)1.01.01.0
测试压力(MPa)1.51.51.5
整组空重量(kg)7.399.2511.71
接口口径   (G)DN25     DN20    DN15    (或 G1 G3/4 G1/2)
通水方式底进底出(垂直向下接口)
