天津金烁散热器

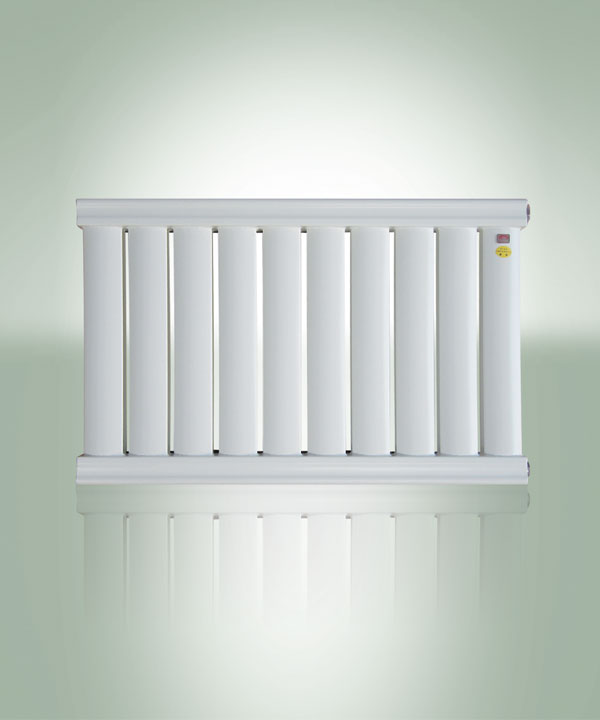

钢制80X50管插接焊单水道型

钢制80X50管插接焊单水道型
产品规格:

  钢制80X50管插接焊单水道型 GZ/I_80/50C_【H】(W)

青岛散热器-亚平宁散热器



产品特点介绍

富有灵动韵味的线条与细腻的生活节奏相融合,演绎出的正是高贵典雅,卓然品位.内置双水道设计,为品质生活加满分!

独特的双水道铜管设计,大大提升产品的散热量,高效耐用;优质选材(纯度高达99.9%紫铜管),保证持久耐用,安全稳定;

产品结构图示

技术参数

同侧进出口中心距 H (mm)30040050060070080090010001200150016001800
散热器满外高度 H1 (mm)35545555565575585595510551255155516551855
散热器宽度 B (mm)626262626262626262626262
单柱柱距 L (mm)959595959595959595959595
标准工况单柱散热量 (w)
(ΔT=64.5℃ 工况时 w/柱 )
648193103120136153170204256273307
非标工况单柱散热量 (w)
(Q=аΔTn    w/柱)
n=1.190 a=0.450n=1.190 a=0.569n=1.190 a=0.653n=1.190 a=0.724n=1.190 a=0.843n=1.190 a=0.955n=1.190 a=1.075n=1.190 a=1.194n=1.190 a=1.433n=1.190 a=1.798n=1.190 a=1.918n=1.190 a=2.157
参考供热面积(m2/柱)
(以华北地区80w/m2参考配热)
0.81.01.21.31.51.71.92.12.53.23.43.8
工作压力(MPa)0.80.80.80.80.80.80.80.80.80.80.80.8
测试压力(MPa)1.21.21.21.21.21.21.21.21.21.21.21.2
单柱水容量(L)











单柱空重量(kg)1.361.571.842.112.382.652.923.193.914.795.085.67
接口口径DN25    DN20    DN15    (或 G1 G3/4 G1/2)
通水方式正常四孔(同侧或异侧上进下出)、下进下出、底进底出(垂直向下接口)
