天津金烁散热器

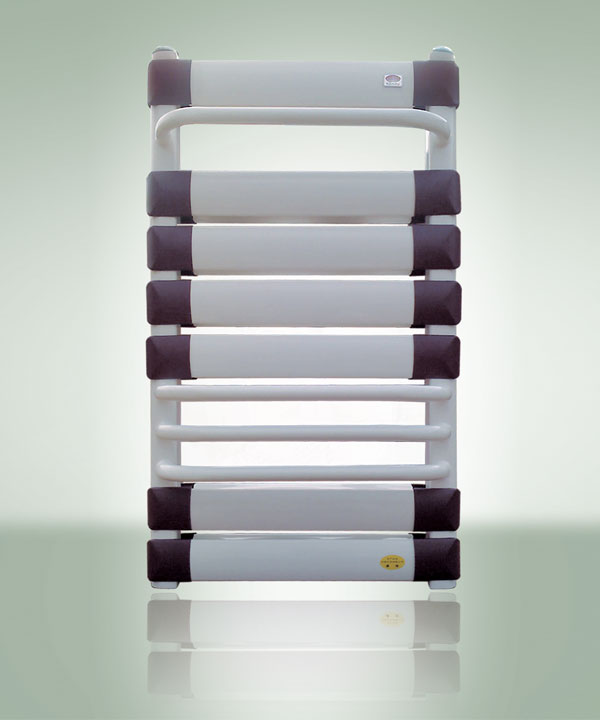

壁挂式散热器-钢制卫浴65X58管插接焊型-时尚简约风

壁挂式散热器-钢制卫浴65X58管插接焊型-时尚简约风
产品规格:

钢制卫浴65X58管插接焊型 GZ/W_65/58C_【H1】(KZ)

青岛散热器-亚平宁散热器



产品特点介绍

经典时尚造型,低水容量、高散热效率,热量稳定性优异;优质选材(纯度高达99.9%紫铜管),保证持久耐用,安全稳定;

简约大方、工艺精湛,特殊的型材倒流腔,将热量均匀传送到房间的每个角落

产品结构图示

技术参数

同侧进出口中心距 H (mm)400500
散热器满外高度 H1 (mm)6008001000
散热器宽度 B (mm)135135135
散热片排布【5+(3+1)】【7+(3+1)】【9+(3+1)】
标准工况单柱散热量 (w)
(ΔT=64.5℃ 工况时 w/柱 )
520606698
非标工况单柱散热量 (w)
(Q=аΔTn    w/柱)

n=1.287
a=2.438

n=1.287
a=2.842

n=1.287
a=3.273

参考供热面积(m2/柱)
(以华北地区80w/m2参考配热)
6.57.68.7
型材断面尺寸(mm)65×58 双弧型65×58 双弧型65×58 双弧型
工作压力(MPa)1.01.01.0
测试压力(MPa)1.51.51.5
整组空重量(kg)10.1512.3814.38
接口口径   (G)DN25     DN20    DN15    (或 G1 G3/4 G1/2)
通水方式底进底出(垂直向下接口)
